数字电路

第 1 章 数码与码制

1.1 进制的表示

十进制数字正常表示, 其它进制数字的每一位用十进制数字表示, 并且加上括号后再右下角用十进制数字写出其进制.

如八进制 (32)₈ = 26, 一百进制 (3, 14, 15)₁₀₀ = 31415.

特殊的, 对于十六进制, 记 A~F 分别对应十进制的 10~15, 如 (5A)₁₆ = 90.

1.2 进制的转换

1.2.1 其它进制转十进制

1.2.2 十进制转其它进制

若 $N=(k_n\cdots k_1{k}_0.k_{-1}\cdots k_{-m}{)}_p$$N = (k_n \cdots k_1 k_0.k_{-1} \cdots k_{-m})_p$, 则

实际计算时, 可分别求解整数部分与小数部分, 每次对 $N{p}^{-i}$$Np^{-i}$ 乘上 $p^{-1}$$p\inv$ (求整数部分) 或 $p$$p$ (求小数部分.

1.2.3 任意进制相互转换

• 欲将 $p_1$$p_1$ 进制转换为 $p_2$$p_2$ 进制, 可先将 $p_1$$p_1$ 进制转换为十进制, 然后转换为 $p_2$$p_2$ 进制.

• 特殊的, 十六进制转换为二进制, 可对每一位单独转换;

• 二进制转换为十六进制, 可先将每四位二进制看成一个整体.

• 在线进制转换器 | 菜鸟工具 (runoob.com)

1.3 二进制运算

二进制的加减乘除与十进制类似.

二进制负数的补码等于其反码加一.

计算 $\pm N_1\pm N_2$$\pm N_1 \pm N_2$, 先对 $\pm N_1$$\pm N_1$ 和 $\pm N_2$$\pm N_2$ 求补码 (注意数位), 原码相加后舍去最高进位, 再求一次补码即得 $\pm N_1\pm N_2$$\pm N_1 \pm N_2$ 的原码.

1.4 常用的编码

• 二–十进制代码 (BCD 代码)

  • 恒权代码

    • 8421 码.

    • 2421 码.

    • 5211 码.

  • 非恒权代码

    • 余 3 码.

    • 余 3 循环码.

• 格雷码 (循环码)

• ASCII 码.

第 2 章 逻辑代数基础

实际上, 概统里的事件运算属于可测空间 $(\mathrm{\Omega },\mathcal{F})$$(\Omega, \cal F)$ 里的 $\sigma$$\sigma$ 代数 ($\sigma$$\sigma$ 域) (详见随机过程笔记). 布尔代数是事件运算的特例, 实际上, 当 $\mathrm{\Omega }=\left\{a\right\}$$\Omega = \Bqty{a}$ 时, $\mathcal{F}$$\cal F$ 就退化为了布尔代数.

因此概统里的事件运算公式, 对于布尔代数也都成立. 数电书上列举的公式, 其实对于事件运算也都适用.

不过布尔代数也具有一些特殊的性质, 比如 $\sigma$$\sigma$ 代数里的交集与并集, 只能构成交换幺半群, 但是布尔代数里的逻辑和与逻辑或却能构成交换环 (实际上是一个域).

• 异或 $A\oplus B=A\bar{B}+\bar{A}B$$A \oplus B = A\overline B + \overline A B$.

• 同或 $A\odot B=A\cdot B+\bar{A}\cdot \bar{B}$$A \odot B = A \cdot B + \overline A \cdot \overline B$.

• 关系 $\overline{A\oplus B}=A\odot B$$\overline{A \oplus B} = A \odot B$.

常用公式

• 分配律 $A+BC=(A+B)(A+C)$$A + BC = (A + B) (A + C)$.

• 吸收律

  • $A+AB=A$$A + AB = A$.

  • $A+A^{\prime }B=A+B$$A + A'B = A + B$.

• 吸收律

  • $A(A+B)=A$$A(A+B) = A$.

  • $A(A^{\prime }+B)=AB$$A(A'+B) = AB$.

• 交叉互换律 $AB+A^{\prime }C=(A+C)(A^{\prime }+B)=AB+A^{\prime }C+BC$$AB + A'C = (A+C)(A'+B) = AB + A'C + BC$.

基本定理

• 代入定理

• 反演定理

• 对偶定理

第 3 章 组合逻辑电路

3.1 组合逻辑电路的简介

• 数字电路

  • 按功能特点分类

    • 组合逻辑电路

    • 时序逻辑电路

  • 按集成度分类

    • 小规模集成电路 (SSI, small scale integrated circuits)

    • 中规模集成电路 (MSI, medium scale integrated circuits)

    • 大规模集成电路 (LSI, large scale integrated circuits)

    • 超大规模集成电路 (VLSI, very large scale integrated circuites)

• 计算机管理教学 (CMI, computer managed instruction)

• 计算机辅助教学 (CAI, computer assisted instruction)

3.2 组合逻辑电路的分析与设计

3.2.1 SSI 组合逻辑电路的分析

步骤

1. 电路图 -> 表达式.

2. 化简表达式.

3. 列出真值表.

4. 分析、确定功能.

3.2.2 SSI 组合逻辑电路的设计

步骤

1. 明确功能, 确定变量个数.

2. 列真值表.

3. 写函数表达式.

4. 化简并画出逻辑图.

3.3 组合逻辑电路中的竞争与冒险

3.3.1 产生的原因

由于延时而产生竞争, 如果可能产生错误, 则称该竞争为冒险.

若某种输入导致运算中含有 $A+\bar{A}$$A + \overline A$ 和 $A\bar{A}$$A \overline A$, 则会产生冒险.

3.3.2 消除的方法

1. 改变表达式的形式.

2. 增加冗余项 (如果有相切的则用圈连接起来).

3. 引入封锁脉冲或选通脉冲.

4. 在输出端并接滤波电容: 在消除毛刺的情况下, 电容要尽可能小.

3.4 组合逻辑集成电路

3.4.1 编码器

信息 -> 二进制 (输入多)

• 普通编码器

  • 二进制编码器

    • 以 8-3 为例 $\{\begin{array}{l}{Y}_2=I_4+I_5+I_6+I_7,\\ Y_1=I_2+I_3+I_6+I_7,\\ Y_0=I_1+I_3+I_5+I_7.\end{array}$$\begin{cases} Y_2 = I_4 + I_5 + I_6 + I_7, \\ Y_1 = I_2 + I_3 + I_6 + I_7, \\ Y_0 = I_1 + I_3 + I_5 + I_7. \end{cases}$

  • 十进制编码器 (二-十进制有限编码器)

    • 即 10-4 编码器

    • 含标志位 GS: 有输入即为 1.

• 优先编码器

  • 以 4-2 编码器为例 $\{\begin{array}{l}{Y}_1=I_3+{\bar{I}}_3{I}_2=I_3+I_2,\\ Y_0=I_3+{\bar{I}}_3{\bar{I}}_2{I}_1=I_3+{\bar{I}}_2{I}_1.\end{array}$$\begin{cases} Y_1 = I_3 + \overline{I}_3 I_2 = I_3 + I_2, \\ Y_0 = I_3 + \overline{I}_3 \overline{I}_2 I_1 = I_3 + \overline{I}_2 I_1. \end{cases}$

• 集成电路编码器

  • 8-3 线优先编码器 74148

    • 输入端: I'₇, ..., I'₀.

    • 输出端: A'₂, A'₁, A'₀, 输出反码.

    • 选通使能端: I'_S, 又称为控制端, 有效时正常工作.

    • 扩展端: E', 正常工作且有输入时输出有效 (0).

    • 选通输出端: S', 正常工作且无输入时为输出有效 (0).

  • 8-3 线优先编码器 CD4532

    • I₇, ..., I₀, GS, Y₂, Y₁, Y₀, EI, EO.

    • 输入使能端 EI = 0, 输出恒为零.

    • EI = 1, 无输入, 则 EO = 1.

    • EI = 1, 有输入, 则 GS = 1, EO = 0.

  • 两片 74148 或 CD4532 实现 16-4

  • 优先编码器 74HC148 (8-3)

    • I₇, ..., I₀, Y'_ES, Y'₂, Y'₁, Y'₀, S', Y'_S.

    • 选通输入端 S' = 1, 所有输出端被封锁在高电平. (如 Y'₀ = 1)

    • S' = 0, 无输入, 则 Y'_S = 0.

    • S' = 0, 有输入, 则 Y'_EX = 0, Y'_S = 1.

  • 优先编码器 74HC147 (10-4)

    • I'₉, ..., I'₀, Y'₃, ..., Y'₀.

• 注意: 使能端即使不用, 也要接地.

3.4.2 译码器

二进制 -> 信息 (输入少)

• 二进制译码器

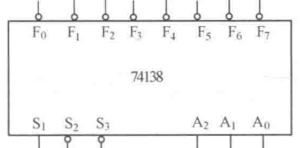

  • 3-8 线译码器 74138

    • 输入端: A'₂, A'₁, A'₀.

    • 输出端: F'₀, ..., F'₇.

    • 输入控制端: S₁, S'₂, S'₃. (即 100 时工作)

  • 74LS139 双二线四线译码器 (低电平有效)

  • 1/2 74LS139

    • E', A₀, A₁, Y'₀, ..., Y'₃.

    • E' = 1, 所有输出端被封锁在高电平.

    • E' = 0, 正常输出 (注意低电平有效)

  • 74LS138 (3-8) (低电平有效) ⭐️

    • E₃, E'₂, E'₁, A₀, A₁, A₂, Y'₀, ..., Y'₇.

      注意 E₃ 没有非号.

    • 只有 E₃, E₂, E₁ 为 1, 1, 0 时才正常输出.

  • 74LS138 的应用

    • 扩展 (5 线 - 32 线): 利用使能端.

    • 实现三变量的 逻辑函数.

    • 数据分配器

• 十进制译码器 (二–十进制译码器)

  • 输入: A₃, ..., A₀, 为二进制数.

  • 输出: F₀, ..., F₉, 译为十进制.

• 显示译码器 (代码转化器)

  • 分类

    • 数码重迭式

    • 点阵式

    • 分段式: 七段显示器

      • 共阴: 译码器输出高电平有效

      • 共阳: 译码器输出低电平有效

  • 七段共阳显示器 74LS47

    • 试灯输入 LT' = 0 (有效), 则译码器输出均为低电平 (亮灯).

    • 灭灯输入 BI' = 0 (有效), 则译码器输出均为高电平 (灭灯).

    • 灭零输入 RBI' = 0 (有效), 则 0 不显示.

    • 灭零输出 RBO': 当 RBI' = 0 且数字为 0 时, RBO' = 0.

  • 七段共阴显示器 CD4511

    • 输出: a, b, c, d, e, f, g.

    • 输入: A₃, ..., A₀.

    • 控制端 LT', BL', LE

    • 若 LT' = 0, 则都亮.

    • 若 LT' = 1, BL = 0, 则灭灯.

    • 若 LT' = BL' = LE' = 1, 则为锁存.

    • 若 LT' = 1, BL' = 1, LE = 0, 则为正常状态.

3.4.3 数据分配器

• 介绍

  • 数据分配器 (DEMUX)

    • 又称为多路分配器或多路调节器.

    • 单输入, 多输出.

  • 数据选择器 (MUX)

    • 又称为多路开关.

    • 多输入, 单输出.

• 数据分配器

  • 用 3-8 线译码器 74138 构成 8 路数据分配.

  • 令 S₁ = 1, S₂ = S₃ = D 即输入端, 于是可用 A₂, A₁, A₀ 实现原码输出.

  • 令 S₁ = D 即输入端, S₂ = S₃ = 1, 于是可用 A₂, A₁, A₀ 实现反码输出.

3.4.4 数据选择器

集成数据选择器

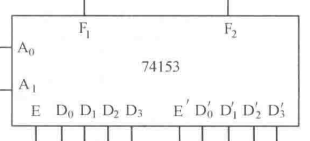

• 双四选一 74153

  • 控制端 E' = 0 (有效) 时正常工作.

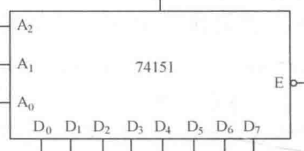

• 八选一 74HC151

  • I₀, ..., I₇, A₂, A₁, A₀, EN, L, L'

  • L 和 L' 为输出端, A_i 为控制端, EN 为使能端.

  • 若 EN = 1, 则输出恒为零.

  • 若 EN = 0, 则正常输出.

• 74LS153 双四选一: 共用使能端

• 应用

  • 实现 逻辑函数 (通过 151 或 153)

    • 法一：若 A 和 B 作为控制端, 则将逻辑函数表示为 A'B' () + A'B () + ...

    • 法二：利用卡诺图 (注意顺序)

  • 扩展: 四选一 -> 十六选一

    • 法一: 四个四选一, 输出四线, 再加一个四选一.

    • 法二: 四个四选一, 利用对使能端的控制实现只有一个输出.

  • 并行输入 -> 串行输出

3.4.5 数值比较器

• 1 位二进制比较器

  • A, B, F_A>B, F_A=B, F_A<B.

  • 输出

    • F_A>B = AB'.

    • F_A=B = A'B.

    • F_A<B = A'B' + AB.

  • 结果的互斥性

    • F_A=B = (F_A>B + F_A<B)'.

    • 其余同理.

• 2 位二进制比较器

  • A = A₁A₀, B = B₁B₀.

  • F_A>B = (A₁>B₁) + (A₁=B₁) (A₀>B₀).

  • F_A=B = (A₁=B₁) (A₀=B₀).

  • F_A<B = (A₁<B₁) + (A₁=B₁) (A₀<B₀).

• 集成载值比较器

  • 4 位数值比较器 74LS85

    • A = A₃A₂A₁A₀.

    • B = B₃B₂B₁B₀.

    • 级间输入: I_A>B, I_A=B, I_A<B.

  • 74LS85 的扩展 (比较 2ⁿ 位数字)

    • 串联: 需要 2^n-2 个芯片, 需要 2^n-2 个单位时间.

    • 并联: 需要的芯片数更多, 但是需要的时间更短.

3.4.6 算术运算电路

• 一位加法器

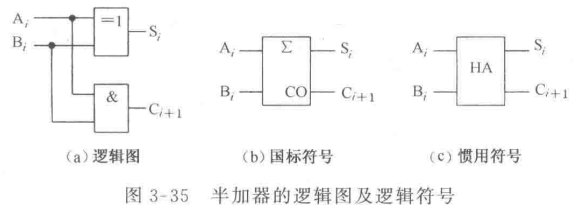

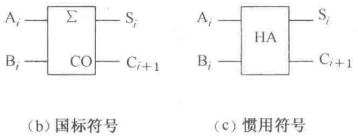

  • 半加器 HA

    • 两个输入端: A, B.

    • 两个输出端: 和端 S, 进位端 C.

    • S = A'B + AB' = A $\oplus$$\oplus$ B.

    • C = AB.

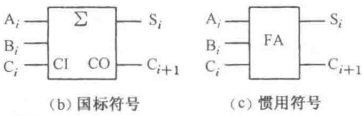

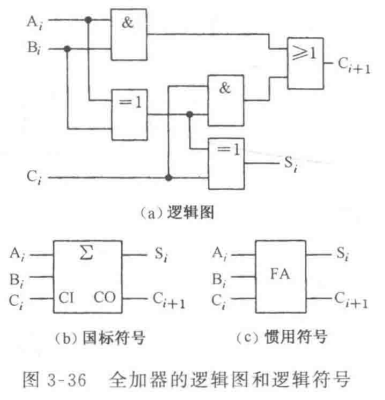

  • 全加器 FA

    • 三个输入端: A_i, B_i, C_i-1.

    • 两个输出端: S_i, C_i.

    • 实现思路 1 和 2 (略去下标)

      • S_i = A'B'C + A'BC' + AB'C' + ABC = A $\oplus$$\oplus$ B $\oplus$$\oplus$ C.

        注: 只有输入奇数个 1, 才会输出 1, 于是可用全加器判断奇偶.

      • C_i = AB + BC + AC = (A $\oplus$$\oplus$ B) C + AB.

        注: 只有输入超过一个 1, 才会输出 1.

    • 实现思路 3: 利用两个半加器.



• 多位加法器

  • 串行加法器 (慢)

  • 并行加法器

    • 串行进位 (慢)

    • 超前进位: 由递推式逐项展开.

• 集成 4 位超前进位加法器 74LS283

  • 8 位二进制数相加: 两个芯片的串行.

  • 8421 BCD 码 -> 余 3 码. (即各位 + 3)

• 减法器

  • 理论基础

    • 记 A 是一个正的二进制数, 如 10010

    • 原码

      • [+A]_原 = 0A (如 010010)

      • [-A]_原 = 1A (如 110010)

    • 补码

      • [+A]_补 = [+A]_原 (如 010010)

      • [-A]_补 = [-(2ⁿ - A)]_原 (如 101110)

    • 反码

      • [+A]_反 = [+A]_原 (如 010010)

      • [-A]_反 = [-A']_原 (如 101101)

    • 关系

      • [-A]_原 = 2ⁿ + A

      • [-A]_反 = [-(2ⁿ - 1 - A)]_原

      • [-A]_补 = [-A]_反 + 1

  • 欲计算 ±A ± B, 确定所需位数之后,

    将 A 与 B 取为补码后相加, 舍去过高的进位,

    结果再次取为补码.

• 算术逻辑单元 ALU

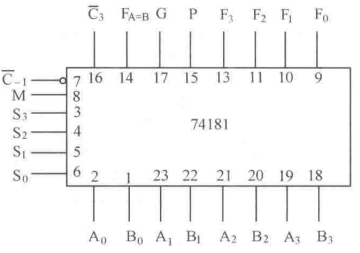

• 集成算术逻辑单元

3.4.7 可编程逻辑电路

• PLD (Programmable Logic Device) 的结构

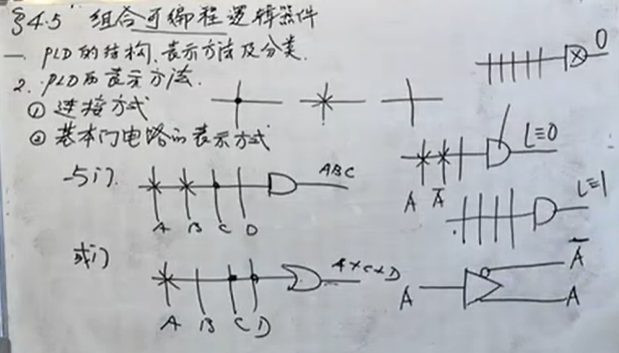

• PLD 的表示方式

  • 连接方式

    • 实心点 (不可编程)

    • 叉点 (可以编程)

    • 无点 (未相连)

  • 基本门电路的表示方式



  • 编程技术: 二极管 + 熔丝工艺.

• PLD 的分类

  • 低密度 PLD (LD)

    • PROM: 可编程只读存储器 (programmable read-only memory).

      • 与阵列固定, 或阵列可编程.

    • PLA: 可编程逻辑阵列 (programmable logic array).

      • 与或阵列可编程.

    • PAL: 可编程阵列逻辑 (programmable array logic)

      • 与阵列可编程, 或阵列固定.

    • GAL: 通用阵列逻辑 (general array logic)

      • 与阵列可编程, 或阵列固定.

  • 高密度 PLD (HD)

    • EPLD

    • CPLD

    • FPGA

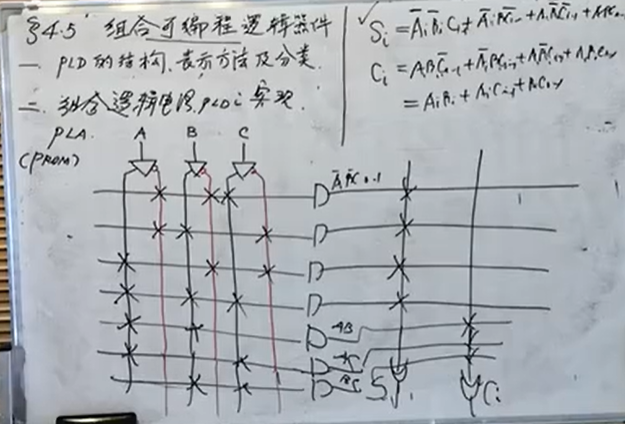

• 组合逻辑电路的 PLD 实现 (以全加器为例)

第 4 章 触发器

4.1 基本触发器

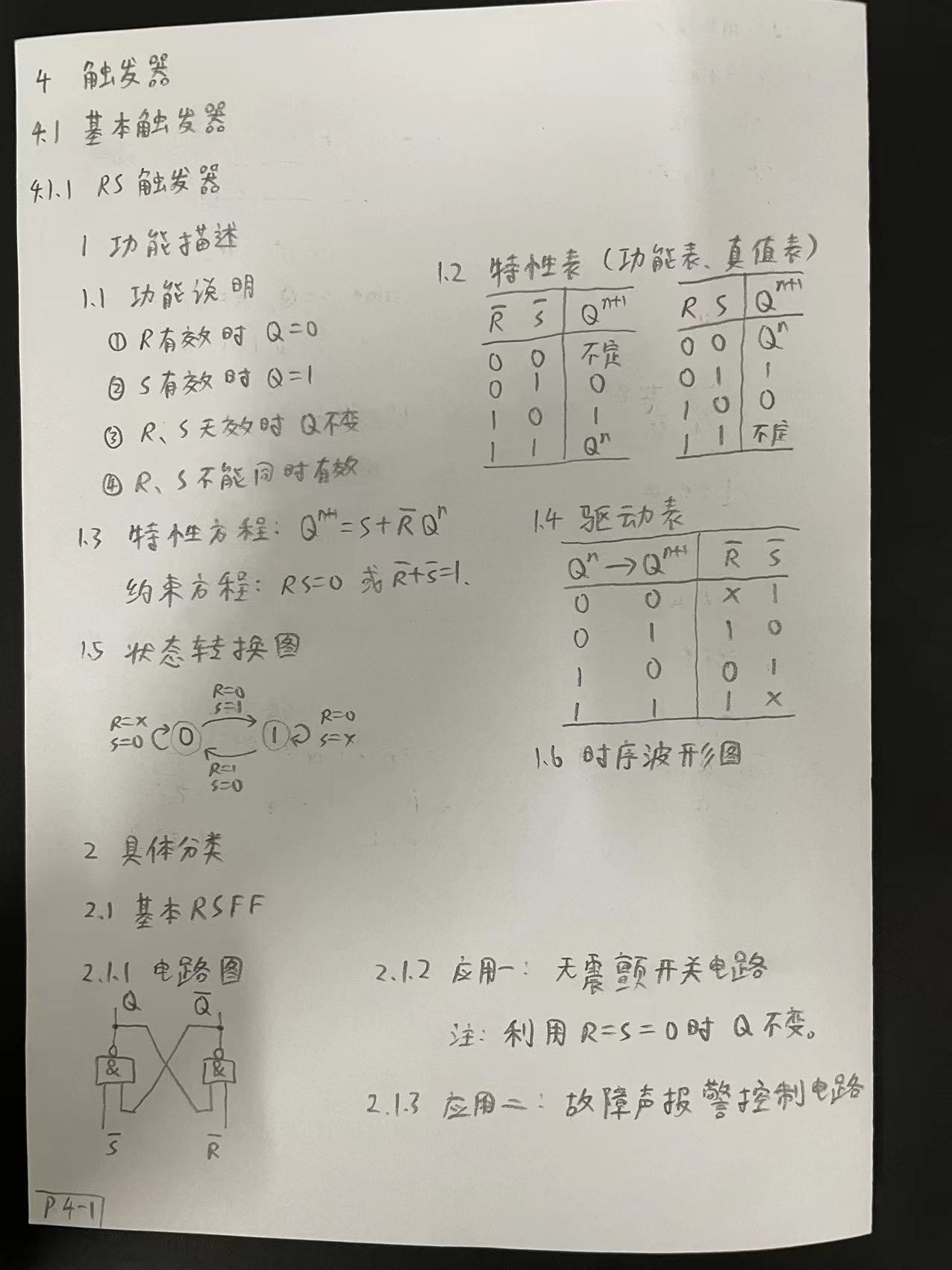

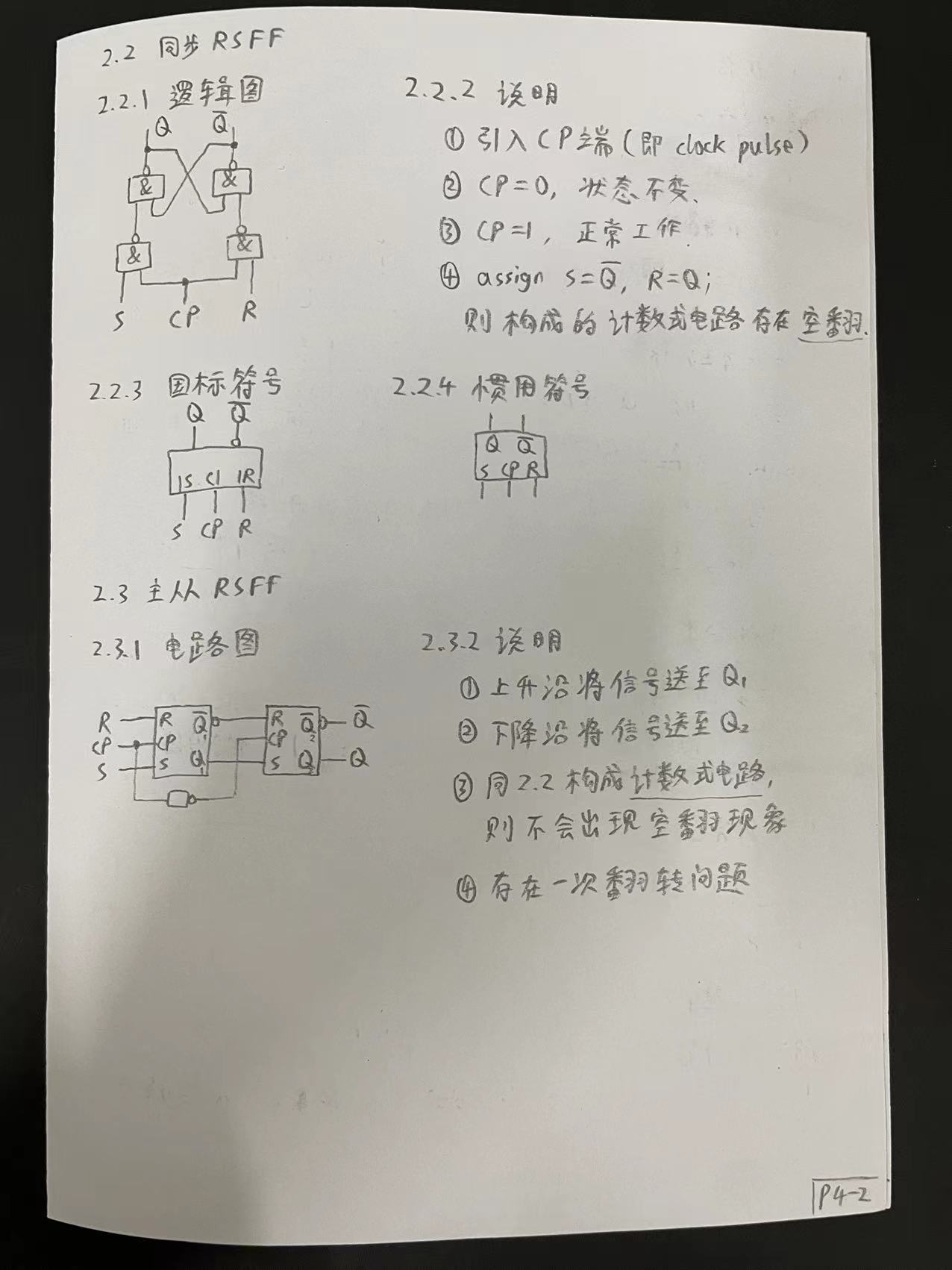

4.1.1 RS 触发器

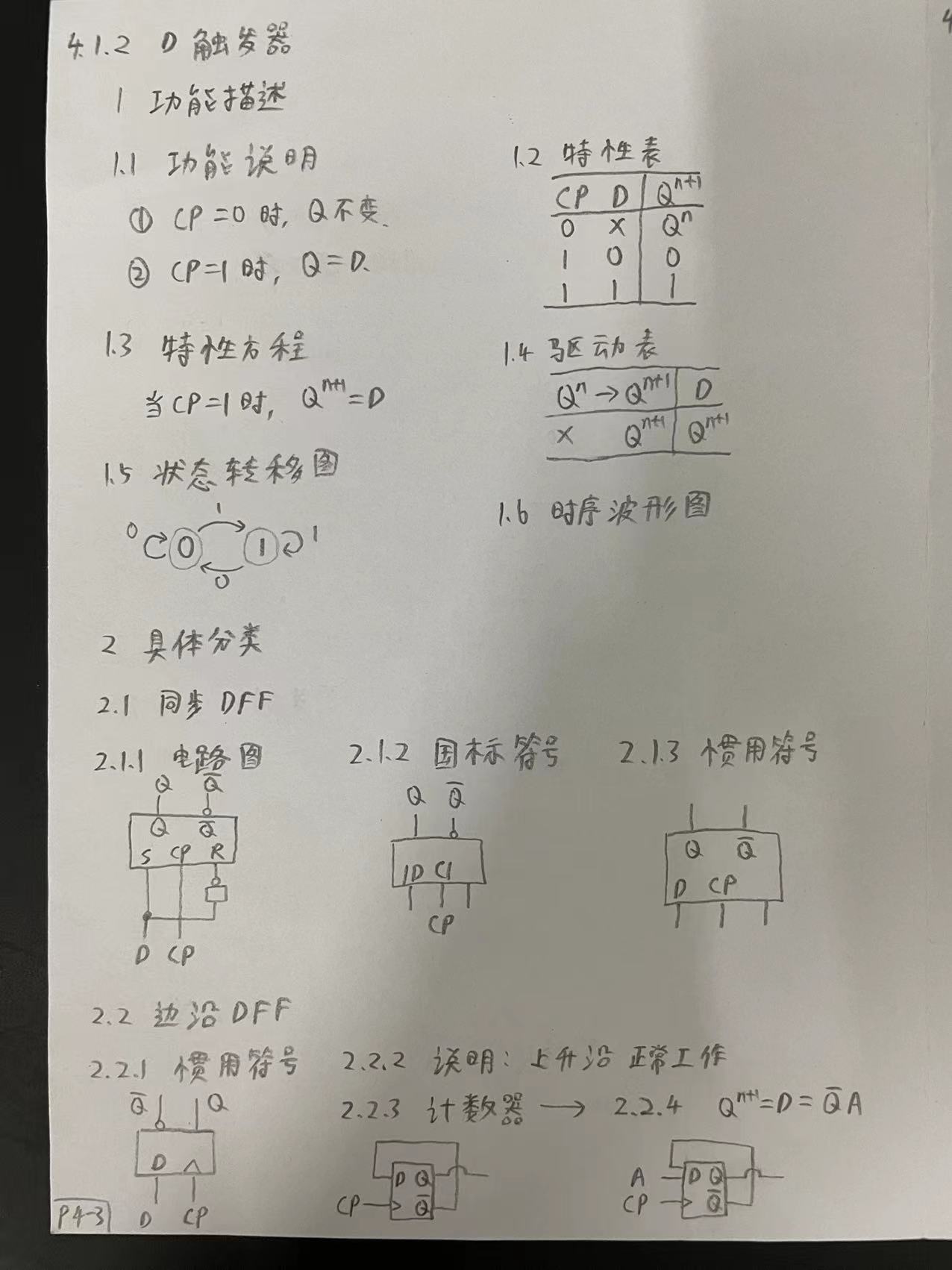

4.1.2 D 触发器

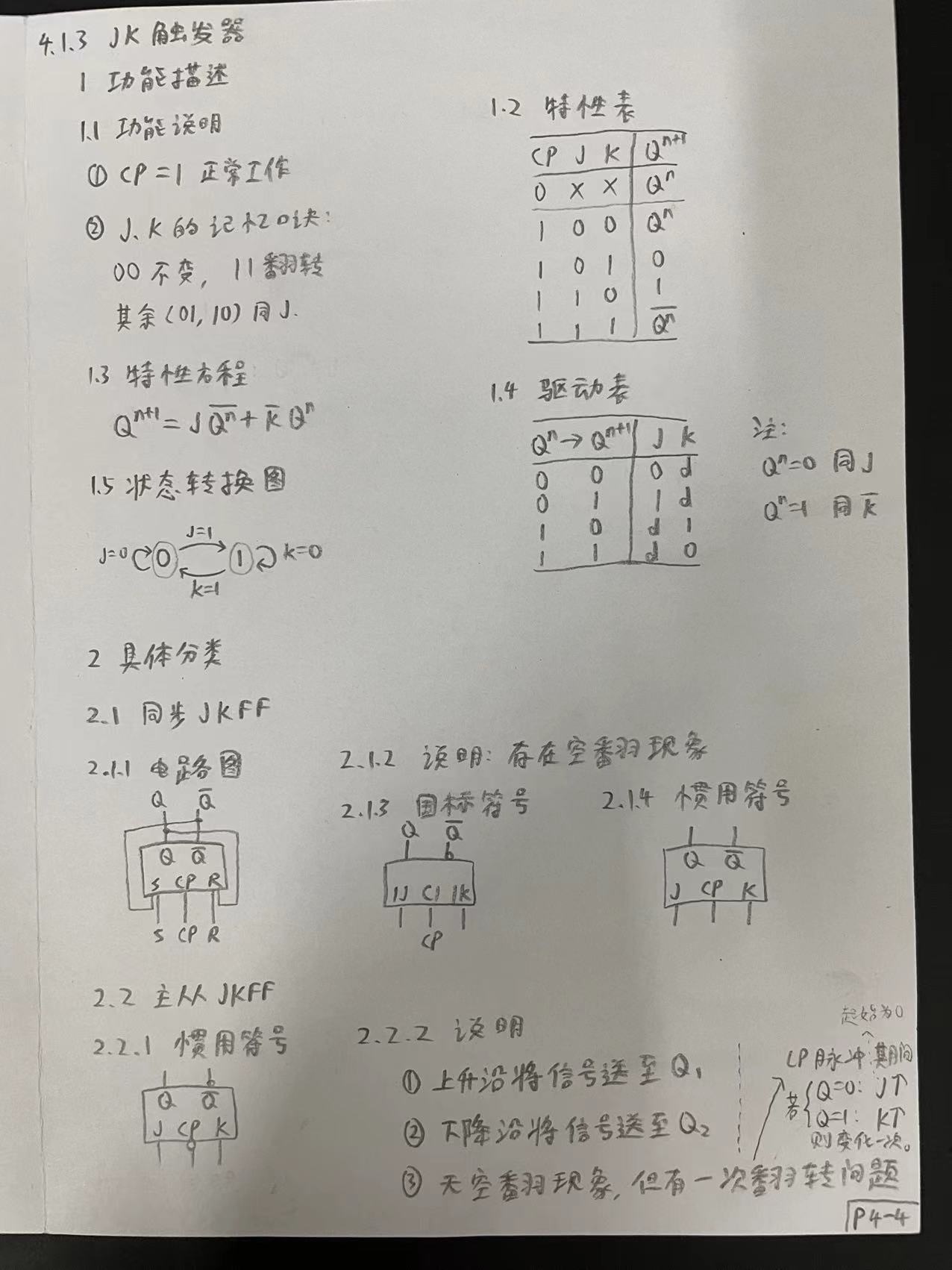

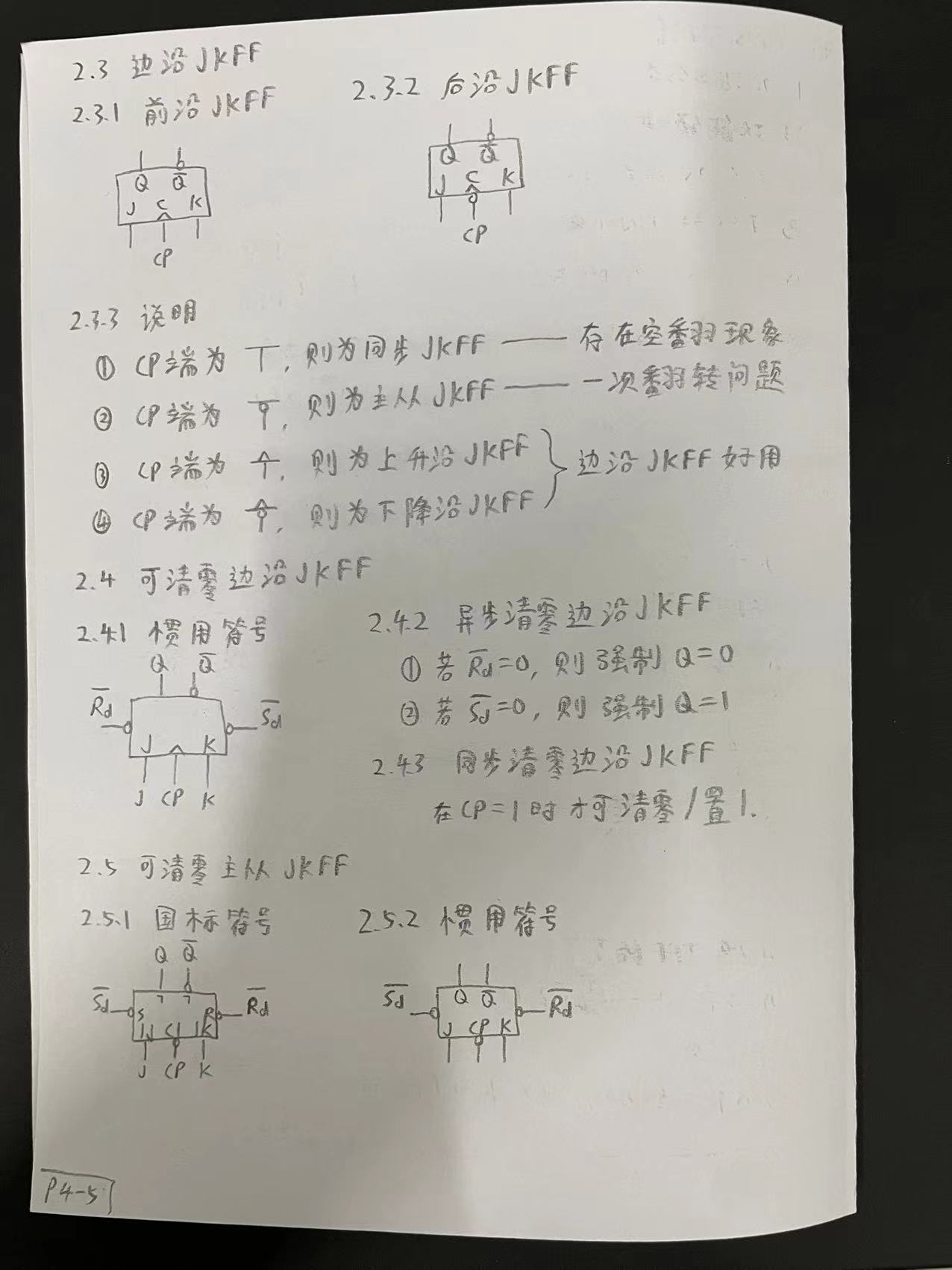

4.1.3 JK 触发器

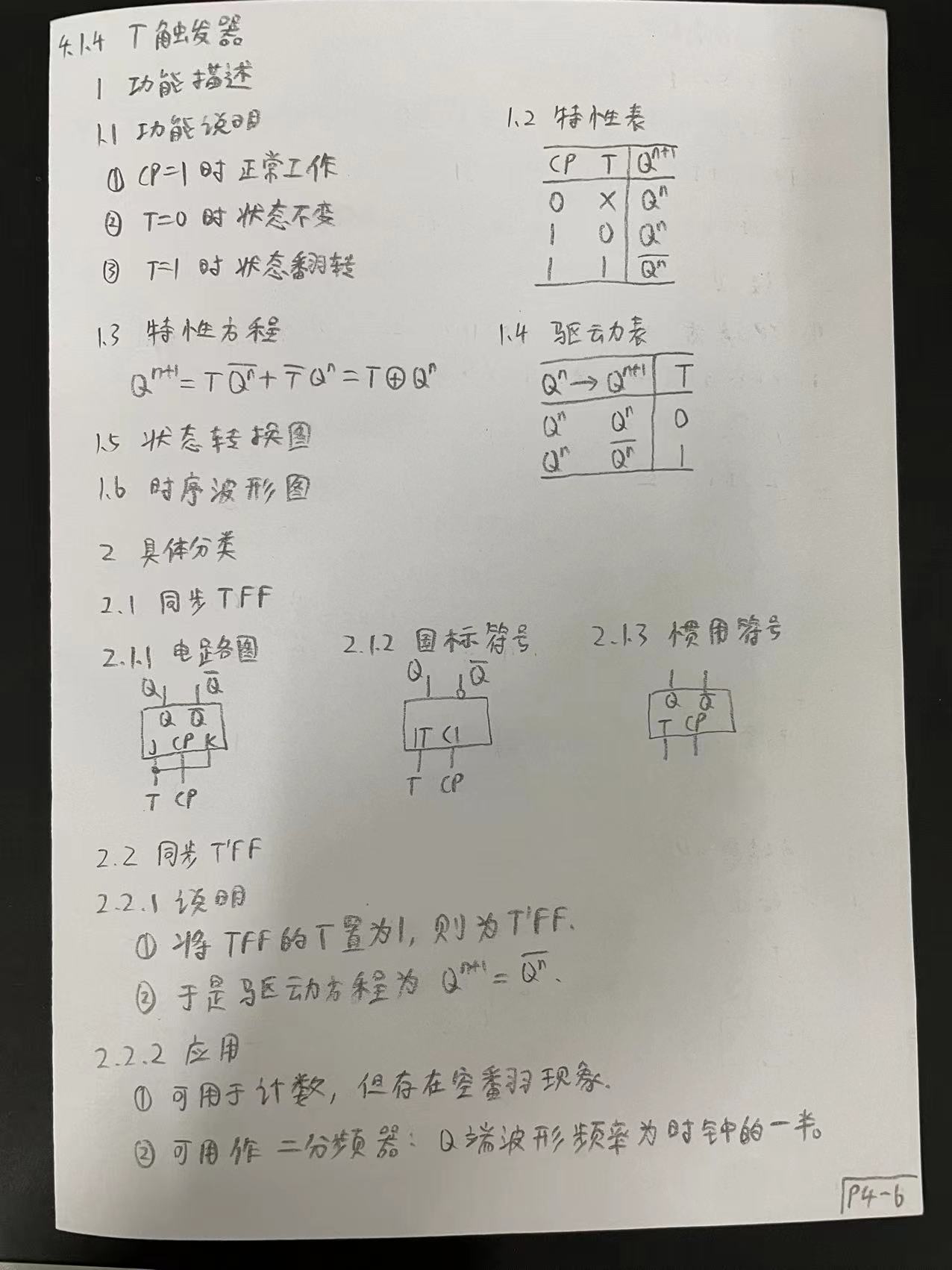

4.1.4 T 触发器

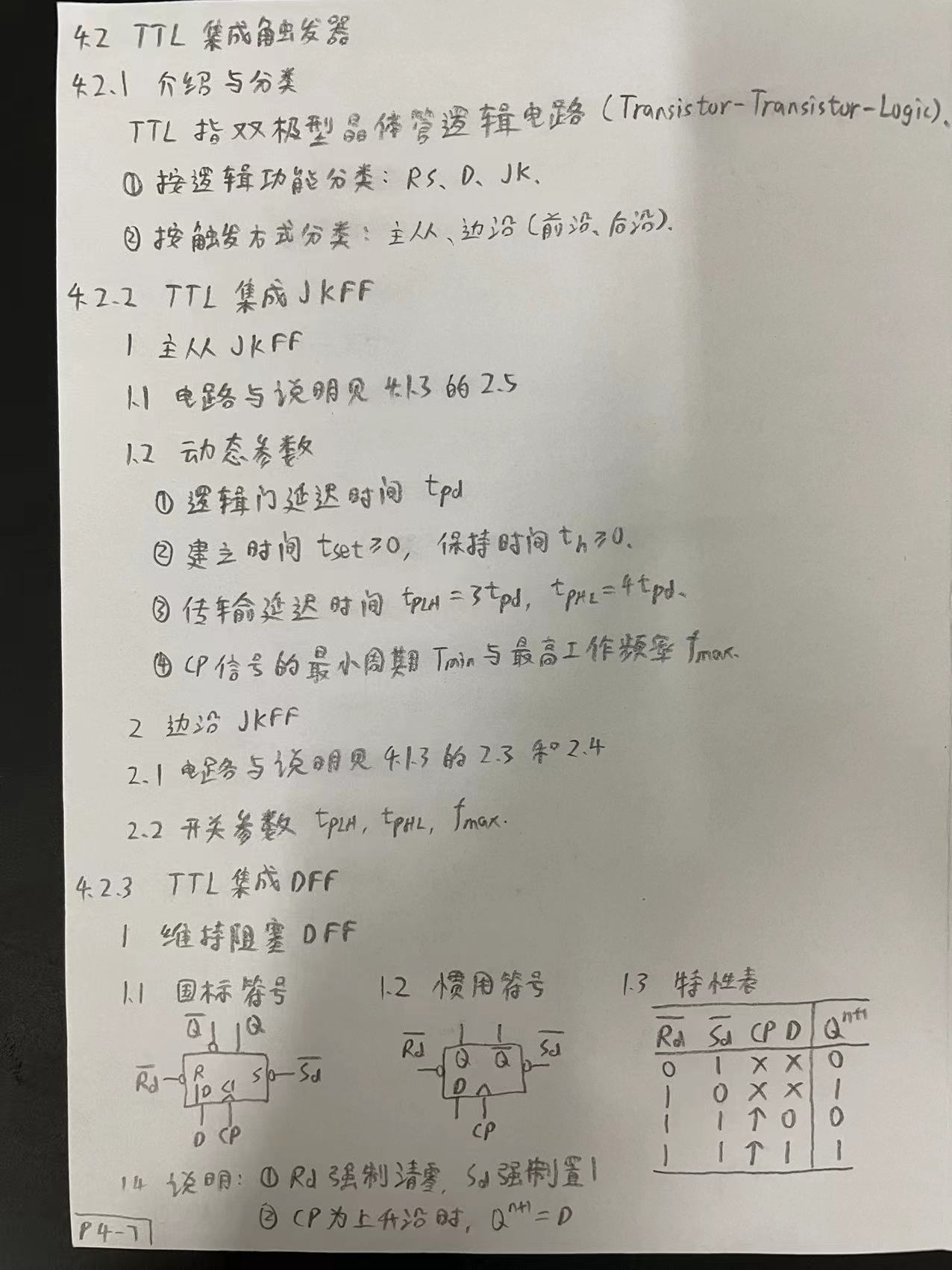

4.2 TTL 集成触发器

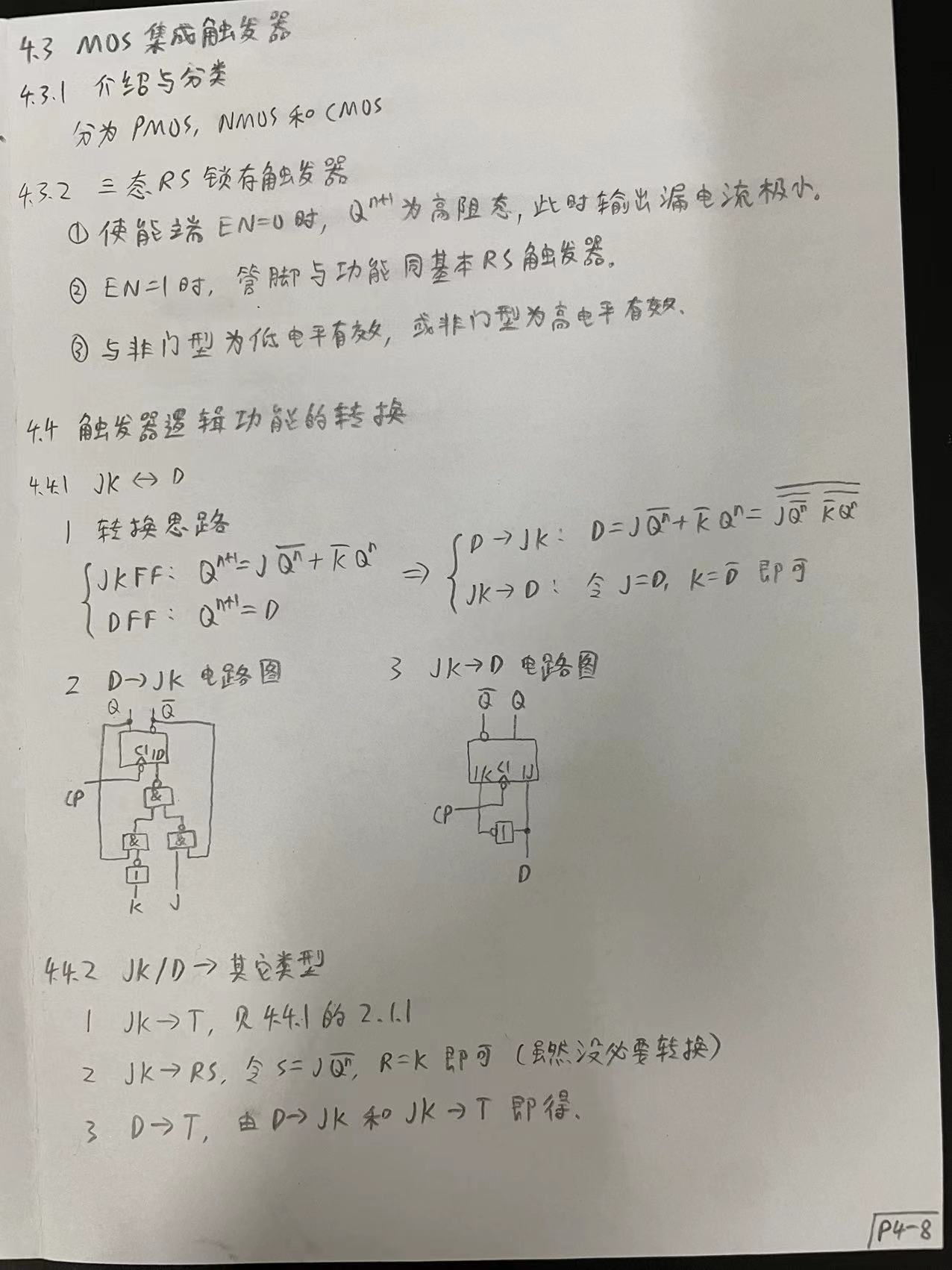

4.3 MOS 集成触发器

4.4 触发器的相互转换

第 5 章 时序逻辑电路

5.1 时序逻辑电路的表示方法

• 结构: 存储电路 (+ 组合电路).

• 概念

  • 现态 Qⁿ.

  • 次态 Qⁿ⁺¹.

• 分类

  • 按触发方式

    • 同步时序电路: 所有触发器公用一个时钟信号.

    • 异步时序电路: 不再公用一个时钟信号 (有的触发器的时钟信号是另一个触发器的输出).

  • 另一种分类方式

    • 米里型: 输出状态与输入和现态有关.

    • 莫尔型: 输出状态仅与现态有关; 输入可以影响现态.

• 记号

  • 组合电路的输入信号为 X / I, 输出信号为 F / O,

  • 存储电路的输入信号为 Z / E, 输出信号为 Q / S.

• 时序逻辑电路的表示方法

  • 逻辑表达式

    • 输出方程: F(t_n) = W[X(t_n), Q(t_n)].

    • 状态方程: Q(t_n+1) = G[Z(t_n), Q(t_n)].

    • 驱动方程 (激励方程): Z(t_n) = H[X(t_n), Q(t_n)].

  • 功能表

  • 状态表

  • 状态图

  • 波形图

5.2 时序逻辑电路的分析方法

1. 求解五大方程

   1. 时钟方程: 对于异步时序电路, 列出 CP 的输入信号.

   2. 驱动方程: 即触发器输入信号的逻辑表达式.

   3. 特性方程: 即触发器的输入输出方程.

   4. 驱动方程 $+$$+$ 特性方程 $\to$$\ra$ 状态方程.

   5. 输入信号 $+$$+$ 状态方程 $\to$$\ra$ 输出方程.

2. 绘制直观图表

   1. 一般的，对于米里型

      1. 功能表（A Q₁ Q₀ | Q₁ⁿ⁺¹ Q₀ⁿ⁺¹ Z）

      2. 状态转换表（Q₁ Q₀ \ A | 0 | 1 | Z）

      3. 状态转换图（节点：Q₁ Q₀，路径：A / Z）

      4. （时序波形图）

   2. 特殊的，对于莫尔型

      1. 功能表（A Q₁ Q₀ | Q₁ⁿ⁺¹ Q₀ⁿ⁺¹ Z）

      2. 状态转换表（Q₁ Q₀ \ A | 0 | 1 | Z）

      3. 状态转换图（节点：Q₁ Q₀ / Z，路径：A）

      4. （时序波形图）

   3. 特殊的，如果无输入与输出，仅列写状态表

      1. 状态表（Q₃ Q₂ Q₁）

      2. 循环的起始点用箭头连接

   4. 如果触发器数量较多，可不列写 Q 的表达式，而利用口诀.

      这里以无输入与输出为例，若有输入与输出，可直接在表格中添加.

      1. 状态转换真值表（$Q_3{Q}_2{Q}_1\mid J_3{K}_3\mid J_2{K}_2\mid J_1{K}_1\mid \mid Q_3^{n+1}|Q_2^{n+1}|Q_1^{n+1}$$Q_3 Q_2 Q_1 \mid J_3 K_3 \mid J_2 K_2 \mid J_1 K_1 \mid\mid Q_3^{n+1} | Q_2^{n+1} | Q_1^{n+1}$）

      2. 状态转换图（节点：$Q_3{Q}_2{Q}_1$$Q_3 Q_2 Q_1$，路径：无）

3. 说明逻辑功能

• 计数器

  • 需要检查是否无挂起（自启动）

  • 有挂起的解决方式

    • 置初始值

    • 修正电路

  • 举例

    • 同步六进制计数器（教材例 1）

    • 异步五进制计数器（教材例 2；视频 3 例 2）

    • 异步六进制计数器（视频 3 例 1）

    • 异步七进制计数器（视频 3 例 3）

• 序列检测器

  • 1111 序列检测器（教材例 2；视频例 1）

异步时序逻辑电路的分析

• 无反馈线（从异步部分到时序部分）：先分析同步，再分析异步

• 有反馈线：一步一步分析.

5.3 寄存器

5.3.1 数码寄存器

• 工作方式

  • 双拍: 接受两个脉冲, 先清零, 后接收数码.

  • 单拍: 只需一个接受脉冲即可, 优于双拍.

• 集成数码寄存器又称为 N 位 D 触发器.

• 并行输入 - 并行输出.

• 常用芯片

  • 74HC374：边沿触发 8 位（并行/并行）

  • 74HC373：电平触发 8 位（并行/并行）

5.3.2 锁存器

• 一位 D 锁存器

  • CP = 1 时, 为基本 RS 触发器.

  • CP ↓, 则为锁存.

5.3.3 移位寄存器

• 功能

  • 串行 - 并行

  • 并行 - 串行

• 4 位双向移位寄存器 74194

并行 - 串行数据转换.

5.4 计数器

应用: 时钟脉冲计数、定时、分频、产生节拍脉冲、数字运算.

5.4.1 计数器的分类

• 按触发方式

  • 同步计数器

  • 异步触发器

• 按计数容量

  • n 位二进制计数器: 2ⁿ 个状态.

  • n 位十进制计数器: 10ⁿ 个有效循环状态.

  • n 位任意进制计数器

• 按数的增减分类

  • 加法计数器

  • 减法计数器

  • 可逆计数器: 可加可减.

    • 双时钟加/减计数器

    • 单时钟加/减计数器

5.4.2 二进制计数器

• 4 位同步二进制加法计数器 74161 (中规模集成计数器)

  • 清零: $\overline{C_r}=0$$\overline{C_r} = 0$, 则输出 Q₃Q₂Q₁Q₀ = 0000.

  • 预置数 (送数): $\overline{L_D}=0$$\overline{L_D} = 0$, 则 CP 脉冲上升沿时 Q₃Q₂Q₁Q₀ = D₃D₂D₁D₀.

    注意清零是立刻清零，预置数要等到下一个脉冲.

  • 计数: P = T = 1 时计数;

    • 到 1111 时, 进位输出 Q_CC = 1,

    • 再输入一个计数脉冲后, 返回 0000 状态, Q_CC = 0.

  • 保持

    • P = 0, T = 1 时保持工作状态, 进位输出状态不变;

    • P = 1, T = 0 时保持工作状态, 进位输出 Q_CC = 0.

• 应用

  • 两片 74161 连接成 8 位同步二进制加法器.

  • 两片 74161 连接成 8 位异步二进制加法器.

5.4.3 十进制计数器

• 8421 编码十进制计数器

  • TTL 型: 74160

  • MOS 型: CD40160

• 二–五–十进制异步加法器

  • 74290.

5.4.4 可逆计数器

• 4 位同步二进制加/减计数器

  • 单时钟结构: 74191, 74169, CD4516

  • 双时钟结构: 74193, CD40193

• 同步十进制加/减计数器

  • 单时钟结构

    • 74190

      • 0 加 1 减

      • 0 允许，1 不允许（即保持）

    • 74168, CD4510

  • 双时钟结构: 74192, CD40192

5.4.5 任意进制计数器

• 乘数法: NM 进制计数器可由 N 进制计数器和 M 进制计数器组成.

• 复位法: M (M > N) 位计数器输入 N 个计数脉冲后归零.

  • 思路一: 利用清零端.

  • 思路二: 利用预置数.

• 置数法: 即跳过某一段长为 M - N 的序列.

  • 置最小数.

  • 置最大数.

  • 置中间数.

5.4.6 移位寄存器型计数器

• 环形计数器

• 扭环形计数器 (约翰逊计数器)

• 注: 最好选择相邻状态只有一个变量不同的循环, 这样不会产生竞争冒险现象.

5.5 顺序脉冲发生器

顺序脉冲发生器 (节拍脉冲发生器)

• 组成: 计数器 (+ 译码器)

• 消除干扰脉冲 (竞争–冒险现象导致的尖脉冲)

  • 将选通脉冲或封锁脉冲加在控制输入端

  • 选用扭环形计数器, 使得循环中相邻状态只有一个变量不同.

  • 选用环形计数器.

5.6 时序逻辑电路设计

设计步骤

1. 画出状态转换图或状态转换表.

2. 状态化简.

3. 状态分配.

4. 确定触发器类型, 求出驱动方程和输出方程.

5. 画出电路图.

6. 检查电路是否能自启动

第 9 章 数模转换和模数转换

9.1 数模转换器 DAC

9.1.1 二进制权电阻 DAC

• 电阻的值域范围太宽, 不易于集成, 且对精度的要求高.

9.1.2 R-2R 倒 T 型电阻网络 DAC

9.1.3 DAC 的主要技术指标

• $\text{分}\text{辨}\text{率}={\displaystyle \frac{\text{最小输出电压}}{\text{满刻度输出电压}}}={\displaystyle \frac{1}{2^n-1}}$$分辨率 = \dfrac{\text{最小输出电压}}{\text{满刻度输出电压}} = \dfrac{1}{2^n - 1}$.

• 转换误差

  • 输出满刻度 FSR 的百分数.

  • 最低有效位 LSB 的倍数.

• 建立时间.

9.1.4 集成 DAC

电流输出型 8 位 D/A 转换电路 DAC0832.

9.1.5 D/A 转换器应用

9.2 数模转换器 ADC

9.2.1 基本概念

• 采样、保持

  • 采样定理: 采样频率应大于模拟信号最高频率分量的两倍.

  • 三种采样–保持电路.

  • 性能指标: 采集时间, 保持电压下降速率.

• 量化、编码

9.2.2 并行比较 ADC

• 转换速度快.

• n > 4 时电路复杂.

9.2.3 反馈比较 ADC

• 计数型 ADC: 速度慢.

• 逐次逼近型 ADC: 速度较快、抗干扰特性较差.

9.2.4 双积分型 ADC

模拟电压 → 时间间隔 → 数字量.

• 抗干扰能力强.

• 工作性能稳定.

• 工作速度低.

• 只能用于变化缓慢的电压.

9.2.5 主要技术指标

• 转换速度

• 分解度: 若 n 位 ADC 满量程输入模拟电压为 $U$$U$, 则分解度为 $U/2^n$$U/2^n$.

• 量化误差.

• 精度.

• 输入模拟电压范围.

第 10 章 数字系统分析与设计

10.1 数字系统

• 数据处理器

  • 包含若干子系统, 如计数器、寄存器、译码器等.

  • 包含组合逻辑电路和时序逻辑电路.

• 控制器: 管理数据处理器的子系统.

• (输入设备、输出设备)

10.2 寄存器传送语言

1. 传送语句 P: B ← A

2. 并列传送语句 P₁: A ← B, P₂: C ← D

3. 总线传送语句

4. 输入/输出线线端传送语句

5. 存储器传送语句

6. 条件语句

7. 算术微操作语句

8. 逻辑微操作语句

9. 移位微操作

10.3 简易计算机

10.3.1 基本结构

• 主机

  • 中央处理器 (CPU)

    • 运算器 (算术逻辑单元)

    • 控制器

  • 存储器

• 外部设备: 输入/输出设备

A 附录

A.1 组合逻辑电路芯片

功能	分类	芯片型号	引脚图
编码器	8-3 线优先编码器	74148
译码器	3-8 线二进制译码器	74138
数据选择器	双四选一	74153
	八选一	74151
数值比较器	4 位 CMOS 比较器	MC14585
	4 位 TTL 比较器	7485
算术运算电路	加法器	半加器
		全加器
	4 位超前进位加法器	74LS283
	算术逻辑运算单元	74181
奇偶校验电路	8 位奇偶发生器/校验器	74180

A.2 时序逻辑电路芯片

功能	分类	型号	引脚图
寄存器	4 位数码寄存器	74LS175
	8 位 D 锁存器	74LS373
	4 位双向移位寄存器	74194
计数器	4 位同步二进制计数器	74161
	十进制计数器	74160
	十进制计数器	CD40160
	二-五-十进制异步计数器	74290
	可逆计数器	74190
