电路原理

第 1 章 电路基本元件和电路基本定律

元件电阻 R电感 L电容 C
单位欧姆 Ω亨利 H法拉 F
关系电导 G=1R磁链 ψL=Li电荷 q=Cu
单位电导: 西门子 (S)磁链: 韦伯 Wb电荷: 库仑 C
伏安关系u=iRi=Cdudtu=Ldidt
功率p=uip=Cududtp=Lididt
储能WR≡0WC(t)=Cu2(t)2WL(t)=Li2(t)2







第 2 章 直流电路分析方法

方法比较KCL 方程数KVL 方程数总数
支路电流法n−1b−n+1b
回路电流法0b−n+1b−n+1
节点电压法n−10n−1







第 3 章 电路定理







第 4 章 线性动态电路暂态过程的时域分析

4.1 暂态过程与初始条件

电源、电阻、电感、电容串联:

RCduCdt+LCd2uCdt2+uC=uS.uC(t)=uCp(t)+uCh(t).

其中 uCp(t) 为稳态解,uCh(t) 为暂态解.


暂态过程也称为过渡(动态)过程,此时的电路称为动态电路(网络).

时域分析法 (经典法),换路定律:

q=Cu,q(0+)=q(0−)ψ=Li,ψ(0+)=ψ(0−)

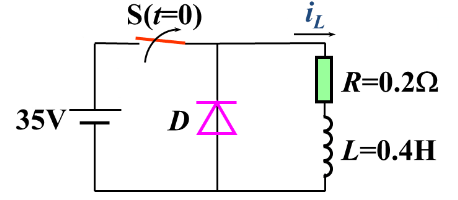

4.2 一阶电路的零输入响应

RC 电路与 LC 电路

RCduCdt+uC=0⇒uC(t)=U0e−tRC⇒iC(t)=−CduCdt=U0Re−tRCLdiLdt+RiL=0⇒iL(t)=I0e−RtL⇒uL(t)=LdiLdt=−I0Re−RtL

4.3 一阶电路的零状态响应

RC 电路和 RL 电路

RCduCdt+uC=RIS⇒uC=RIS(1−e−tRC)⇒iC(t)=−CduCdt=ISe−tRCLdiLdt+RiL=US⇒iL=USR(1−e−RtL)⇒uL=LdiLdt=USe−RtL

4.4 全响应和三要素方法

对于一般的一阶电路微分方程:

df(t)dt+1τf(t)=v(t).

若求出初始值、稳态值和弛豫时间,则可直接得到:

f(t)=f(∞)+[f(0+)−f(∞)|t=0+]e−tτ(一般的激励)=f(∞)⏟稳态响应+[f(0+)−f(∞)]e−tτ⏟暂态响应(直流电源的激励)=f(0+)e−tτ⏟零输入响应+f(∞)(1−e−tτ)⏟零状态响应(叠加原理的形式)

4.5 一阶电路的阶跃响应

单位阶跃函数与延迟阶跃函数

1(t)={0,t<0,1,t>0.1(t−t0)={0,t<t0,1,t>t0.

4.6 一阶电路的冲激响应

4.6.1 冲激响应

单位脉冲函数

f(t)=1a[1(t)−1(t−a)]={0,t<0,1a,0<t<a0,t>a

单位冲激函数

δ(t)=lima→0+f(t)∫−∞tδ(ξ)dξ=1(t)

筛选性 (采样性质)

g(t)δ(t)=g(0)δ(t)∫−∞+∞g(t)δ(t−t0)dt=g(t0)

单位冲激响应

h(t)=lima→0+1a[s(t)−s(t−a)]=ds(t)dt∫0th(ξ)dξ=s(t)

单位阶跃响应的导数就是单位冲激响应.

函数符号函数符号函数符号
单位阶跃函数1(t)单位脉冲函数f(t)单位冲激函数δ(t)=d1(t)dt
单位阶跃响应s(t)  单位冲激响应h(t)=ds(t)dt

对于一般的冲激函数 Kδ(t), hK(t)=Kh(t).

4.6.2 电容电压和电感电压的跃变

若换路时电容和电感均为零状态, 则

电容: i=CUSδ(t).

电感: uL=LISδ(t).

加入并联电容: (电荷守恒)

uC1(0+)=uC2(0+)=C1C1+C2USiC1(0)=−C1C2C1+C2USδ(t)=−iC2(0)

加入串联电感: (磁链守恒)

i1(0+)=i2(0+)=L1US(L1+L2)R1uL1(0)=−L1L2L1+L2USR1δ(t)=−uL2(0)

电容串联: 1Cs=1C1+1C2+⋯+1Cn.

电容并联: Cp=C1+C2+⋯+Cn.

电感串联: Ls=L1+L2+⋯+Ln.

电感并联: 1Lp=1L1+1L2+⋯+1Ln.

4.7 线性动态网络对任意激励的响应

卷积分析法

将激励 e(t) 用一系列矩形窄脉冲表示, 则

r(t)=∫0te(λ)h(t−λ)dλ=e(t)∗h(λ)=∫0te(t−λ)h(λ)dλ=h(t)∗e(λ)







第 5 章 正弦稳态电路的分析

5.1 正弦稳态响应

正弦激励电路的微分方程

LCd2uCdt2+RCduCdt+uC=USmsin⁡(ωt+ψS)

通解为

uC(t)=uCmsin⁡(ωt+ψ)⏟uCp(t)+K1es1t+K2es2t⏟uCh(t).

正弦稳态 (交流) 电路, 正弦稳态 (交流) 响应.

5.2 正弦的相量表示

我国电网的正弦交流电流频率为 50 Hz, 称为 工频. 西方国家为 60 Hz.

正交, 反相, 超前 (落后). 其中正交不是几何意义上的, 而是积分意义上的.

i=Imsin⁡(ωt+φi)=2Isin⁡(ωt+φi).

旋转因子: eiθ.

用相量表示正弦量

u=Umsin⁡(ωt+φu)=Im⁡[Umej(ωt+φi)]=Im⁡[U˙mejωt]=Im⁡[2U˙ejωt].

U˙m=Umejφu=Um∠φu 称为振幅相量,

U˙=Uejφu=U∠φu 称为有效值相量.

并且有 U˙m=2U˙,Um=2U.


同频率正弦量相加:

i=i1+i2=2I1sin⁡(ωt+ψ1)+2I2sin⁡(ωt+ψ2)=Im⁡[2(I˙1+I˙2)ejωt]=2Isin⁡(ωt+ψ).

其中 I˙=I˙1+I˙2,I=Im⁡(I˙1+I˙2).

5.3 电阻、电感、电容元件的伏安关系的相量形式

另见时域与复频域.

元件电阻电感电容
时域u=Riu=Ldidti=Cdudt
有效值U=RIU=ωLII=ωCU
相位φu=φiφu=φi+π2φi=φu+π2
频域U˙=RI˙U˙=jωLI˙I˙=jωCU˙
阻抗电阻 (抗) R感抗 XL=ωL容抗 XC=1ωC
导纳电导 (纳) G=1R感纳 BL=1ωL容纳 BC=ωC
瞬时功率 pp=UI(1−cos⁡2ωt)p=UIsin⁡2ωtp=−UIsin⁡2ωt
平均功率 P 或
无功功率 Q
P=I2R=U2/RQL=I2XL=U2/XLQC=−I2XC=−U2/XC

5.4 基尔霍夫定律的相量形式及电路的相量模型

∑i=0,∑I˙=0,∑u=0,∑U˙=0.

5.5 复阻抗与复导纳及其等效变化

阻抗串联导纳并联U˙=U˙R+U˙L+U˙CI˙=I˙R+I˙L+I˙C=[R+j(ωL−1ωC)]I˙=[G+j(ωC−1ωL)]U˙=[R+j(XL−XC)]I˙=[G+j(BC−BL)]U˙=[R+jX]I˙=ZI˙=[G+jB]U˙=YU˙=UR+jUX=IR+jIBZ=U˙/I˙=z∠φY=I˙/U˙=y∠θ=−y∠φz=U/I=R2+(XL−XC)2y=I/U=G2+(BC−BL)2φ=φz=φu−φiθ=φi−φu=−φ=arctan⁡XL−XCR=arctan⁡BC−BLGU=zI=R2+X2II=yU=R2+B2U=UR2+UX2=UR2+UB2

复阻抗与复导纳的等效变换:

{Z=R+jX=1Y=G−jBG2+B2Y=G+jB=1Z=R−jXR2+X2
性质电抗电纳阻抗角相位关系
感性X=XL−XC>0B=BC−BL<0φ=φu−φi>0电压超前电流
容性X=XL−XC<0B=BL−BC>0φ=φu−φi<0电压落后电流
阻性X=XL−XC=0B=BL−BC=0φ=φu−φi=0电压电流同相

5.6 正弦交流电路的功率

无源二端网络的功率

对于 Z=R+jX,

p=ui=UmImsin⁡(ωt+φ)sin⁡(ωt)=2UI[sin2⁡(ωt)cos⁡φ+sin⁡(ωt)cos⁡(ωt)cos⁡φ]=UIcos⁡φ−UIcos⁡(2ωt+φ)(瞬时功率)=UIcos⁡φ(1−cos⁡2ωt)+UIsin⁡φsin⁡2ωt(另一形式)P=1T∫0Tpdt=UIcos⁡φ(平均功率)=I2zcos⁡φ=I2R=U2cos2⁡φ/R(另一形式){S=P2+Q2φ=arctan⁡QP(功率三角形)S~=U˙I˙∗=UIej(φu−φi)=UIejφ(复功率)=UIcos⁡φ+jUIsin⁡φ=P+jQ

平均功率 P=UIcos⁡φ=I2R.

功率因数 λ:=cos⁡φ=PUI,φ=arg⁡Z.

视在功率 S:=UI, 单位为伏安 (VA) 或千伏安 (kVA).

无功功率 Q:=UIsin⁡φ, 单位为 乏 (var) 或千乏 (kvar).

特殊情况


功率因数的提高

欠补偿, 全补偿, 过补偿.

功率因数 cos⁡φ→cos⁡φ′:

  1. 感性负载

    1. 并联电容: C=PU2ω(tan⁡φ−tan⁡φ′).

    2. 串联电容: C=PU2ω1+tan2⁡φtan⁡φ−tan⁡φ′.

  2. 容性负载

    1. 并联电感: L=U2Pω1tan⁡φ−tan⁡φ′.

    2. 串联电感: L=PU2ωtan⁡φ−tan⁡φ′cos2⁡φ.

常用的方法是在感性负载两端并联电容, 一方面是并联不会影响到原电路, 另一方面是电容的参数容易调整.


最大传输功率

P=I2R=US2R(Ri+R)2+(Xi+X)2≤US2R(Ri+R)2≤US24Ri.

当且仅当为共轭复数 Z=Zi∗ 时取等.

5.7 正弦稳态电路的计算

5.8 谐振电路

一般调整电容使电路达到谐振.

5.8.1 RLC 串联谐振电路

LC 串联电路发生 串联谐振.

阻抗 Z=R+j(ωL−1ωC).

谐振角频率 (固有角频率) ω0=1LC.

谐振频率 (固有频率) f0=12πLC.

发生谐振时阻抗 Z=R 最小, 电流 I˙0=U˙R 最大.

串联谐振电路的 品质因数 为

Q=XLR=XCR=1RLC=QLP=QCP=UCU=ULC

各元件电压为

U˙R=RI˙=U˙U˙L=jω0LI˙=jQU˙U˙C=I˙jω0C=−jQU˙

电容和电感的电压抵消, 故又称 电压谐振.

串联谐振对频率具有选择性 (滤波性质), 当电源频率偏离电路的谐振频率是, 电容电压和电感电压都会显著下降.

I=UR2+(ωL−1ωC)2=I01+Q2(η−1η)2≤I0(η:=ωω0)UL=ωLI=QU1η2+Q2(1−1η2)2≤QU1−14Q2>QU(ω=ω02Q2−12Q2<ω0)UC=IωC=QUη2+Q2(η2−1)2≤QU1−14Q2>QU(ω=ω02Q22Q2−1>ω0)

串联谐振电路的通用谐振曲线 (Q 越大, 电路的选择性越好)

 或直接打开 网页链接

5.8.2 RLC 并联谐振电路

LC 并联电路发生 并联谐振.

导纳 Y=G+j(ωC−1ωL).

谐振 (角) 频率 或 固有 (角) 频率 与串联谐振电路相同, 即 ω0=1LC,f0=12πLC.

发生谐振时导纳 Y=G 最小, 电压 U0=ISG 最大.

并联谐振电路的 品质因数 为串联谐振电路的品质因数的倒数, 即为

Q=BLG=BCG=RCL=PQL=PQC=ISIL=ISIC

各元件电流为

I˙R=GU˙=I˙SI˙L=U˙0jω0L=−jQI˙SI˙C=jω0CU˙0=jQI˙S

电容和电感的电流代数和为零, 故并联谐振又称 电流谐振.

U=ISG2+(ωC−1ωL)2=U01+Q2(η−1η)2(η:=ωω0)

5.8.3 实际并联谐振电路

即 RL 串联后与 C 并联.

复导纳 Y=RR2+(ωL)2+j[ωC−ωLR2+(ωL)2].

并联谐振的条件为 C=LR2+(ωL)2.

谐振角频率 ω0=1LC−R2L2.

可以等效为 RLC 并联谐振电路, 此时等效参数值为

等效电导 Ge=RR2+(ωL)2.

等效感纳 BL=1ωLe=ωLR2+(ωL)2.

谐振阻抗 R0=1Ge=R2+(ω0L)2R=LRC.

品质因数 Q=BLGe=ω0LR=ω0CR0.

注: RL 串联后与 C 并联的电路, 既可如上发生并联谐振, 也可以发生串联谐振.







第 6 章 耦合电感电路

6.1 互感现象与互感电压

线圈中变化的电流产生变化的磁通, 并在自身线圈中产生 自感电压; 若与其它线圈 交链, 则会产生 互感电压. 互感又称 耦合电感.

自身线圈各匝中 自感磁通 φ11 之和称为 自感磁链 ψ11. 互感线圈各匝中 互感磁通 φ21 之和称为 互感磁链 ψ21. (2 由 1)

线性媒质 即线圈周围没有铁磁物质, 此时有 自感系数 L1=±ψ11i1 和 互感系数 M21=±ψ21i1=±ψ12i2=M12=M, 单位为亨利 (H).

互感电压 u21=±dψ21dt=±Mdi1dt.

6.2 耦合电感电路的计算

同名端标记法

互感消去法

6.3 空心变压器

原线圈 (初级线圈), 副线圈 (次级线圈).

空心变压器: 线圈绕在非铁磁材料上.

设空心变压器原副线圈的电压电流方向为关联方向, 初级回路总阻抗为 Z11, 负载阻抗为 Z, 次级回路总阻抗为 Z22 (包括负载, 不考虑互感).

以同名端为例

{U˙1=Z11I˙1+jωMI˙20=jωMI˙1+Z22I˙2

得到

{U˙1=(Z11+ω2M2Z22)I˙1=(Z11+Z1r)I˙1I˙2=−jωMU˙1Z11Z22+ω2M2Z11=−jωMU˙1Z11Z22+Z2r

其中

{Z1r=ω2M2Z22,(次级对初级的反射阻抗)Z2r=ω2M2Z11,(初级对次级的反射阻抗)Ue=jωMU˙1Z11,(初级对次级的互感电压)

去互感效应法 即设出公共接地端后, 使用耦合线圈并联的互感消去法.

注意:

  1. 如果以电源正极对应的同名端的电流流入方向为参考方向, 则互感电压的正极和电源正极对应同名端同侧, 与电流参考方向相反.

  2. 变压器的去互感效应法在一个电路中只能使用一次.

  3. 折合阻抗时, 都只考虑自感, 不考虑互感.

6.4 理想变压器

理想变压器不耗能也不储能, 只变换信号、传输电能.

理想化条件

  1. 变压器不消耗能量. (无铜损)

  2. 是全耦合变压器. (无磁损)

    1. 即 K=M/L1L2=1.

    2. 此时 φ21=φ11,φ12=φ22.

  3. 两个自感无穷大, 但比值为常数.

理想化措施

  1. 用具有高磁导率的铁磁材料做铁心.

  2. 增加初级次级线圈的匝数.

  3. 使线圈紧密耦合.

L1L2=N1φ11i1N2φ22i2=N1N2M21N2N1M12=N12N22=n2
{u1=L1di1dt+Mdi2dtu2=Mdi1dt+L2di2dtM=L1L2L1,L2→+∞⇒{U˙1U˙2=u1u2=nI˙1I˙2=i1i2=−1nZin=U˙1I˙1=n2Z2

备注:

  1. 等效的电压、电流、阻抗也可以由空心变压器的公式得到.

  2. 若仅为全耦合变压器, 自感有限大, 则只能得出 n=L1L2=U˙1U˙2.

  3. 输入阻抗直接取代初级线圈.

  4. 注意电流方向相反.

6.5 总结





第 7 章 三相电路

对称三相电路的功率

功率的测量







第 8 章 非正弦周期激励作用下稳态电路的分析

f(t)=a0+∑k=1∞(ancos⁡(nωt)+bnsin⁡(nωt))=A0+∑k=1∞Akmsin⁡(kωt+ψk)
{a0=1T∫0Tf(t)dt=A0,ak=2T∫0Tf(t)cos⁡(kωt)dt=Akmsin⁡ψk,bk=2T∫0Tf(t)sin⁡(kωt)dt=Akmcos⁡ψk.
{Akm=ak2+bk2,tan⁡ψk=akbk.
波形图像或函数傅里叶展开方波f(x)={1,x∈[−π,0),0,x∈[0,π).12−2π(sin⁡x+sin⁡3x3+sin⁡5x5+⋯+sin⁡(2k+1)x2k+1+⋯).锯齿波f(x)={−x,−π≤x<0,x,0≤x<π.π2−4π(cos⁡x+cos⁡3x32+cos⁡5x52+⋯+cos⁡(2k+1)x(2k+1)2+⋯).三角波f(x)=x(−π<x≤π)2(sin⁡x−sin⁡2x2+sin⁡3x3−⋯+(−1))n+1sin⁡nxn+⋯).半波整流f(t)=A2(sin⁡t+|sin⁡t|)Aπ+A2sin⁡x−2Aπ∑k=1∞cos⁡2kx4k2−1.全波整流f(t)=A|sin⁡t|2Aπ−4Aπ∑k=1∞cos⁡2kx4k2−1.







第 9 章 线性动态网络复频域分析

本章主要有两种分析方法, 即时域方程 Laplace 变换和复频域分析, 并侧重后者的应用.

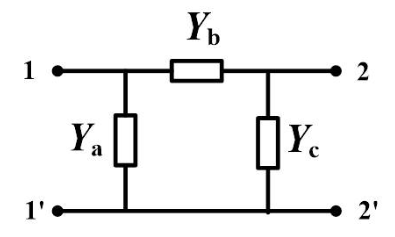

第 10 章 双口网路分析

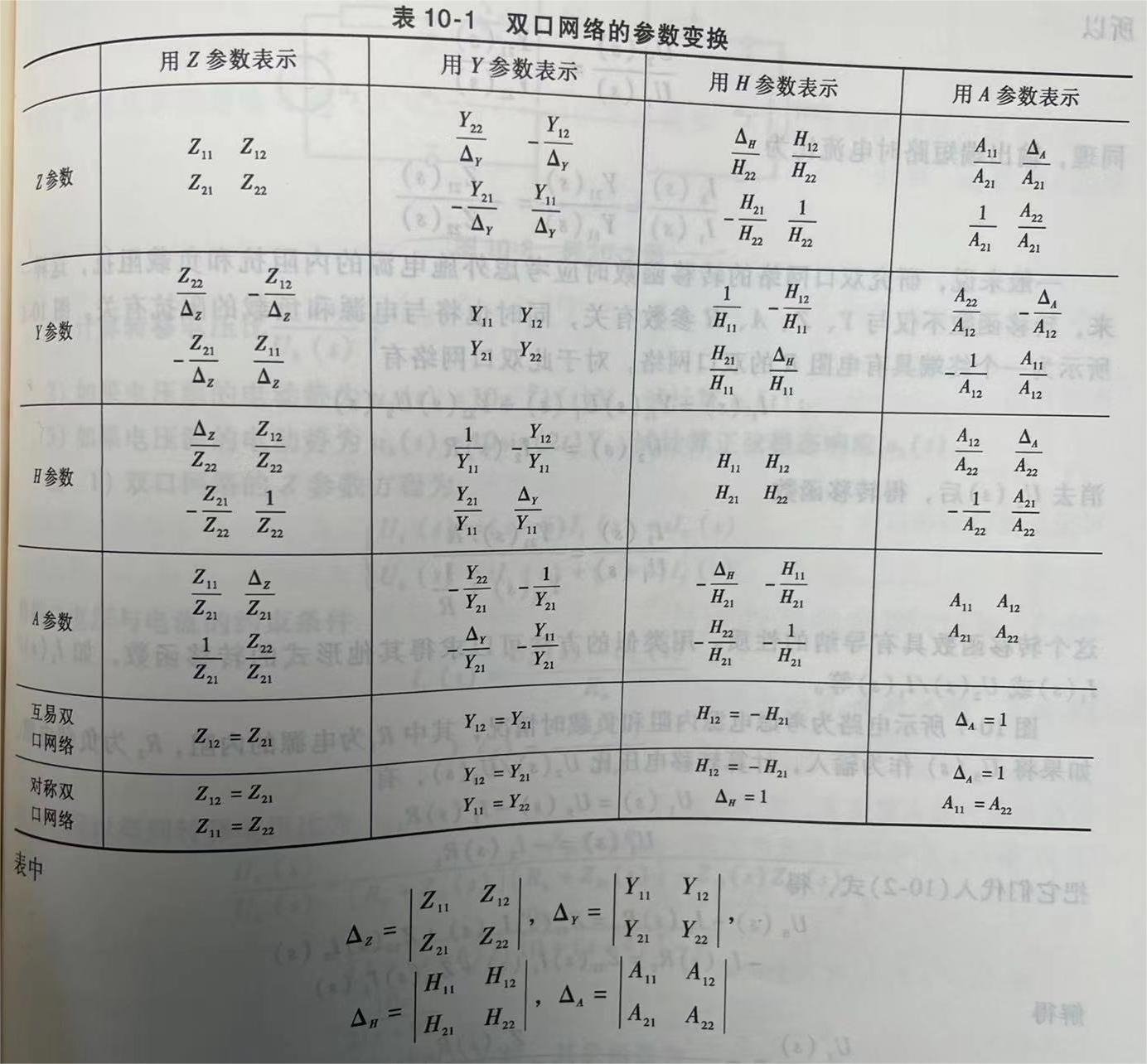

PDF 版用不了下面这个功能, 可以直接打开双口网络的参数变换链接.

注: 目前功能还很不完善, 有一些 bug, 比如不能正确处理计算阻抗和功率时分母为零的情况.





第 11 章 非线性电阻电路的分析
